Текущая ситуация в строительных проектах такова, что возрастает временная нагрузка. От проектировщиков и монтажников ожидается более быстрая работа с меньшим количеством квалифицированных рабочих. Цифровое планирование строительства, управление проектами с использованием ИИ и современная логистика ускоряют существующие процессы. Но установка структурированной кабельной системы для локальных сетей (LAN) по-прежнему остается традиционной, профессиональной ручной работой. Прокладка кабелей, сборка стоек и патч-панелей, в частности, монтаж модулей RJ45 требуют опыта, терпения и внимания к деталям.
Как можно упростить установку сетей передачи данных?
В рамках программы R&M гармонизирует свой ассортимент разъемов RJ45 и активно внедряет инновации, упрощающие установку сетей передачи данных. Для этого компания внедрила новое стандартизированное поколение соединительных модулей RJ45 в кабельную систему R&Mfreenet. Четвертое поколение стало более компактным, удобным в использовании.

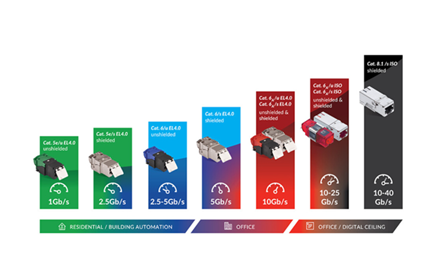

Процесс монтажа стал более эффективным. В частности, были переработаны соединительные модули для самых распространенных категорий Cat. 5e, Cat. 6 и Cat. 6A. Количество вариантов сокращено до двух модулей со стандартным форм-фактором и дизайном интерфейса.

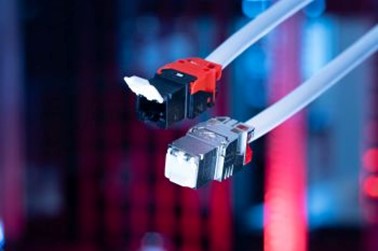

Модули нового поколения имеют утонченный и яркий дизайн, компактный корпус и встроенную пылезащитную крышку, а также дополнительное обозначение EL4.0 (Easy Lock Generation 4) в каталоге. Easy Lock (сокращенно EL) — это R&M философия быстрого монтажа и технологического лидерства в технологии IDC. На практике это означает: простое и безынструментальное подключение — и модуль готов к использованию. EL повышает производительность при монтаже.
Монтажники по всему миру знакомы с термином EL с тех пор, как R&M представила модуль Cat. 6A EL более одиннадцати лет назад.
Модуль состоит всего из двух компонентов: корпуса модуля и направляющей (гребенки) для проводников. Они объединяют все необходимые функции: контакт проводников, механизм снятия натяжения, экран, пылезащитный колпачок и цветовую кодировку. Нет отдельных незакрепленных деталей, которые могли бы отвалиться или потеряться во время монтажа.
Запатентованная система ориентации проводников облегчает раскладку проводников и работу с гребенкой. Технология R&M IDC автоматически обеспечивает контакт при закрытии модуля. Специальные инструменты не требуются.
Типовой контактный стержень для экранированный модулей R&M теперь расположен в гребенке для монтажа экранированного провода. При монтаже он вставляется между экранирующей фольгой и экранирующей оплеткой или оболочкой кабеля. Это обеспечивает надежное соединение с корпусом модуля для всех типов кабелей. Длина этого контактного стержня для экрана обеспечивает контакт всех отдельных жил оплетки, что приводит к низкоимпедансному контакту на 360°. Нет необходимости в дополнительной обработке экранирующих фольг или оплеток.
В неэкранированных модулях Cat. 6A пластиковый корпус содержит металлические волокна, которые уменьшают перекрестные помехи между модулями. Это гарантирует сохранение свойств Alien NEXT независимо от расположения модулей в розетке или панели.
Модули имеют защитные крышки от пыли, которые опционально доступны в восьми различных цветах. Это позволяет использовать цветовую кодировку для различных применений на уровне модуля. Цветовая кодировка – наиболее эффективный способ предотвращения ошибок при коммутации. Защитная крышка от пыли надежно закреплена в соединителе. Для проверки соединения ее не надо снимать и затем защелкивать обратно. Это экономит несколько шагов. Кроме того, ее невозможно потерять. Все, что нужно сделать, это коснуться крышки, чтобы открыть ее, и она останется в открытом положении. Это позволяет пользователям надежно подключать патч-корды одной рукой. Легкое прикосновение пальца позволяет защелкнуть крышку, предотвращая загрязнение модуля RJ45 и небрежное подключение патч-кордов. Таким образом, все это делает сеть безопаснее.
Новый ассортимент модулей делает каталог более понятным и удобным в использовании. Поиск подходящих вариантов модулей и адаптеров останется в прошлом. Все, что нужно сделать клиенту, — это заказать модуль EL4.0 нужной категории и с характеристиками экранирования. Теперь приходится управлять меньшим количеством деталей и артикулов.
Можно использовать модули RJ45 напрямую во всех 19-дюймовых панелях и розетках системы R&Mfreenet, независимо от категории. Проблемы совместимости, связанные с различными держателями модулей и форм-факторами, больше не существуют. Это экономит время при заказе, подготовке к работе и монтаже. Риск путаницы снижается, а объем необходимой квалификации сокращается.
Кроме того важно: R&M пока продолжает поставлять адаптеры для более старых продуктов, модулей ISO, сред Keystone, в соответствии с требованиями заказчика и для комбинаций с продуктами сторонних производителей.
28 апреля 2026 г.
